實驗名稱：無載流子注入模式下實現一對多驅動研究

　　實驗內容：本工作中提出了一種通過無載流子注入器件結構調控器件驅動頻率區間，使用不同的頻率信號對不同結構器件進行選通并驅動。并對器件結構、光電特性、頻率特性進行分析研究。通過無載流子注入操作模式來優化顯示驅動面板，以減少所需的驅動行列線路，解決高分辨率顯示所需驅動線路數量不斷增加的挑戰。

　　研究方向：無載流子注入發光器件

　　測試設備：ATA-122D功率放大器，信號發生器，示波器，光通量計，光電探測器等。

圖1：實驗裝置圖

　　實驗過程：構建器件理論模型以及驅動電路模型，通過信號發生器產生正弦信號，經ATA-122D放大器放大后，連接到驅動電路中。使用示波器檢測輸入電壓，并通過光通量計和色度計測量器件的亮度。在不同驅動頻率下進行測量，以確定不同結構LED的最佳工作頻率，最終實驗單信號線對多LED的驅動。

　　實驗結果：

圖2：實驗結果

　　無載流子注入LED展現出良好的頻率選擇特性，紅、綠、藍三色LED分別在不同的中心頻率下實現了最大亮度，驗證了可通過調控驅動頻率控制不同的LED。通過測量亮度峰值與輸入電壓峰值之間的相位差，發現不同頻率下相位存在差異，可通過改變驅動條件實現零相位差，使得LED亮度響應與輸入信號一致。最后通過頻率特性實現單數據線對三LED的控制方案，有效減少了顯示面板所需的行列電極數量，為高分辨率提供了更為簡化的電路設計方案

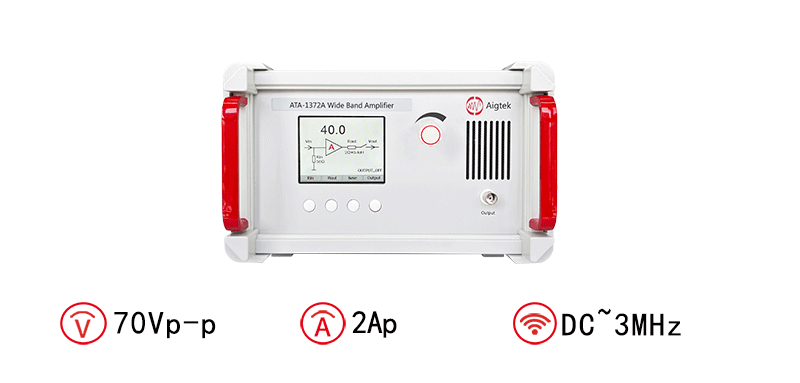

　　功率放大器推薦：ATA-1372A寬帶放大器

圖：ATA-1372A寬帶放大器指標參數
